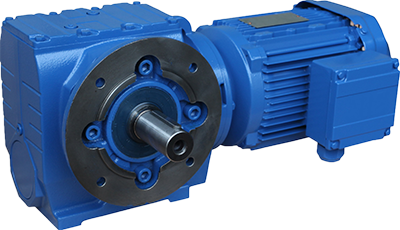

青島S系列斜齒蝸輪蝸桿減速機

一、概述：

" 1、該系列減速機在模塊組合體系基礎上設計制造，有極多的電機組合、安裝形式和結構方案。傳動比劃分細，范圍廣，組合機型可以形成很大的傳動比。滿足不同的使用工況，性能優越。

2、該系列采用整體式鑄造箱體,箱體結構剛度好,易于提高軸的強度和軸承壽命。該系列關鍵零部件采用了高抗磨材料，并經過特種熱處理，具有加工精度高，傳動平穩、體積小承載能力大、壽命長等特點。

3、可用于正、反轉，承受較大的徑向載荷，可承受不大于徑向力10％的軸向載荷。多應用于冶金、污水處理、化工、制藥等行業。"

二、特點：

1、該系列輸出軸垂直于輸入軸，傳動部分由斜齒輪和蝸輪蝸桿構成。

2、安裝方式：底腳軸伸式安裝(S型)、B5法蘭軸伸式安裝（SF型）、空心軸式安裝（SA型）、法蘭空心軸式安裝（SAF型）、B14法蘭空心軸式安裝（SAZ型）、帶防轉臂空心軸式安裝（SAT型）。安裝位置不受限制，易于選擇。

3、減速比7.5-69.39是77% ;70.43-288是62% ;S/R組合式是57%。

4、噪聲低：減速機主要零部件都經過精密加工，并通過精心組裝和測試，因而減速機噪聲較低。

5、使用壽命長：在正確選型（包括選用適當的使用系數）和正常使用維護的條件下，蝸輪部分的使用壽命不低于10000小時，其它（除易損件外）的主要零部件壽命一般不低于20000小時。易損件包括潤滑油、油封以及軸承。

三、減速機的型號及相關參數：
